推出 80 層 ATE 測試儀 PCB 板 —— 專為高性能測試應用而設計的革命性解決方案



四會富仕作為中國領先的高端PCB制造商，我們自豪地推出最新力作——80層 ATE（Automatic Test Equipment）測試儀 PCB 板。該產品專為全球市場設計，特別適用于追求高性能、高精度測試解決方案的國際客戶。



產品亮點：



技術成熟，性能卓越

融合尖端制造技術與多層精密堆疊工藝，我們的80層ATE測試PCB板集成了先進的自動測試支持結構，有效縮短測試周期、提升測試精度，為客戶實現更高效的產線管理與更穩定的測試結果。



嚴格的質量保障體系

我們在中國的制造基地采用國際一流的生產與檢測設備，執行嚴格的質量控制流程。每一片PCB都經過完整的電性能、可靠性與耐久性測試，確保產品在長期測試環境下依舊穩定可靠、無故障。



極具競爭力的成本優勢

憑借成熟的供應鏈體系與高效的生產管理，我們能夠在保持高品質的同時，提供具備價格競爭力的解決方案。大幅減少測試過程中的停機時間與不良率，幫助客戶有效降低綜合成本。



全面定制服務

我們提供多種可選參數與結構配置，滿足客戶在層數結構、材料選擇、孔型設計、阻抗控制等方面的個性化需求。無論您是用于SoC、存儲芯片還是高頻高速器件測試，我們都能為您量身打造最佳方案。



全程客戶支持與服務

我們擁有經驗豐富的國際服務團隊，能快速響應客戶咨詢與定制需求，提供從設計支持到售后服務的一站式解決方案，助力您快速實現項目落地。



---



產品應用背景

ATE（Automatic Test Equipment，自動測試設備）在半導體行業中用于測試IC芯片的功能完整性，是芯片生產流程中的關鍵一環。隨著芯片性能與復雜度不斷提高，ATE測試板的精度、層數和可靠性也面臨更高挑戰。80層ATE測試PCB板正是應對這一趨勢的高端解決方案。



---



制造挑戰與技術難點

制造80層PCB板對工藝與材料控制提出極高要求，包括但不限于：

• 多芯板與PP疊壓易導致分層、滑板與殘留氣泡；
• 膨脹收縮差異大，導致尺寸偏差與層間錯位；
• 層間絕緣過薄，易引發層間可靠性試驗失敗；
• 多材質共存，鉆孔粗糙度差異大、孔內膠渣難清除；
• 孔密度高，鉆針易斷、孔偏風險增加；
• 多網絡間孔邊距小，容易誘發CAF效應（銅遷移）。
• 盡管挑戰重重，我們的研發與工藝團隊通過反復驗證和技術創新，已成功實現80層PCB的批量試產與穩定交付。

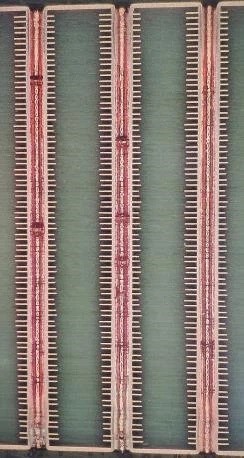

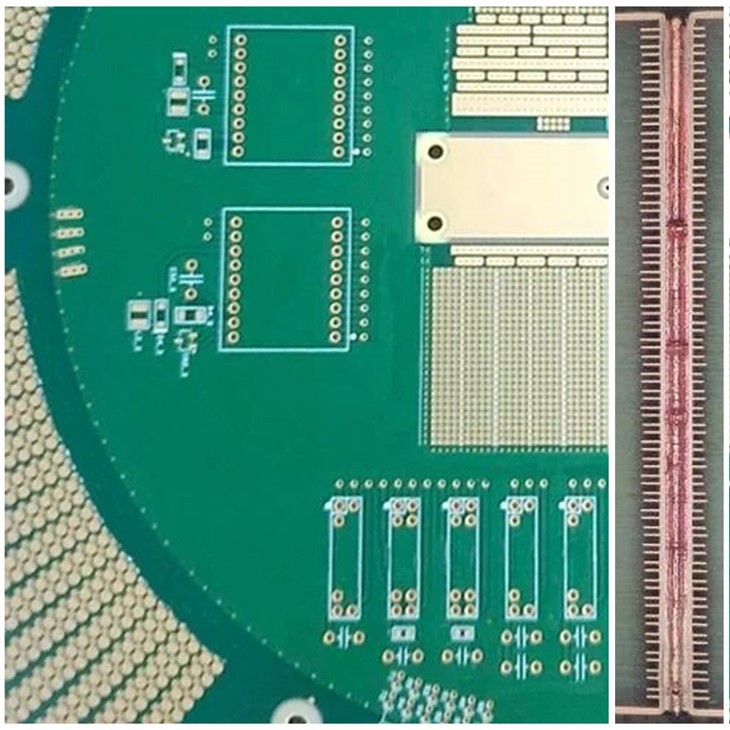

項目：80層ATE測試儀pcb板   層數：80L   材質：S1000-2M   板厚：6.35MM   最小孔徑：0.3MM   表面處理：電鍍金   金的厚度：≥0.5UM



第80層印刷電路板的評估和識別的關鍵控制程序如下：



A：內層圖案

層數高。芯材最多可達 39 張。



B：層壓

控制內層位錯和壓制參數。



C：鉆孔

鉆孔參數、孔壁質量、內對齊度控制、刃長。



D：電鍍

控制等離子脫膠和深鍍的能力。



---



技術能力：

項目	2025年	2026年	項目	2025年	2026年
最大板厚	6.5mm	6.5mm	最小內層孔線距	0.2mm	0.18mm
最小板厚	0.15mm	0.10mm	層間偏移	0.05mm	0.035mm
最小內層厚	0.040mm	0.035mm	圖形/阻焊精度	+/-0.05mm	+/-0.035mm
最大銅厚	17 OZ	20 OZ	阻抗控制精度	+/-5%	+/-5%
最小銅厚	1/4 OZ	1/4 OZ	加工尺寸	1240*720 mm	1240*720 mm
最高層數	90L	100L	產品尺寸	1210*690 mm	1210*690 mm
最小機械加工孔	0.15mm	0.10mm	孔間距離	0.30 mm	0.25 mm
鉆徑公差	+/-0.02mm	+/-0.02mm	板翹曲	0.5%	0.35%
孔位置公差	+/-0.05mm	+/-0.05mm	HDI激光鉆孔板
板厚/孔徑比	25 : 1	30：1	最小孔徑	0.075mm	0.05mm
線寬/線距（內層）	0.035/0.035 mm	0.025/0.025 mm	最大深度	0.12mm	0.15mm
線寬/線距（外層）	0.035/0.035 mm	0.025/0.025 mm	最小深度	0.05mm	0.03mm
線路寬度公差	+/-0.01mm	+/-0.01mm	層結構	5+N+5	任意層互聯
最小焊盤（內層）	Drill+0.15mm	Drill+0.12mm	鉆孔焊盤徑	孔徑+0.175mm	孔徑+0.15mm
最小焊盤（外層）	Drill+0.15mm	Drill+0.12mm	鉆孔底層焊盤徑	孔徑+0.175mm	孔徑+0.15mm



---



為什么選擇我們？

• 我們的金屬芯板產品設計用途廣泛，適應性強，可滿足各種工業應用的需求。
• 產品經過嚴格檢驗，符合相關規范和法規，確保優良的品質和可靠性。
• 我們致力于通過我們的金屬芯板產品提供卓越的客戶服務和支持。
• 我們的每一塊單面銅基板PCB板都是由我們精心設計的， 它不僅看起來大方，而且使用起來也很耐用.
• 我們致力于成為業內最好的金屬芯板產品供應商和制造商。
• 公司將通過建設生產基地、實施品牌戰略、改進加工工藝、完善產品營銷體系等方式拓展市場。
• 我們的金屬芯板產品經過嚴格的測試和檢驗，以確保它們符合最高的質量標準。
• 公司通過不懈的努力、嚴格的質量管理、完善的售后服務、創新的生產理念，贏得了行業的認可。本著“創品牌、優質服務、創新技術、恪守誠信”的生產和銷售理念，竭誠歡迎新老客戶光臨惠顧。
• 我們生產易于使用和維護的金屬芯板產品。
• 我們始終以具有競爭力的價格為您提供最好的產品。
