8層79G毫米波雷達基板

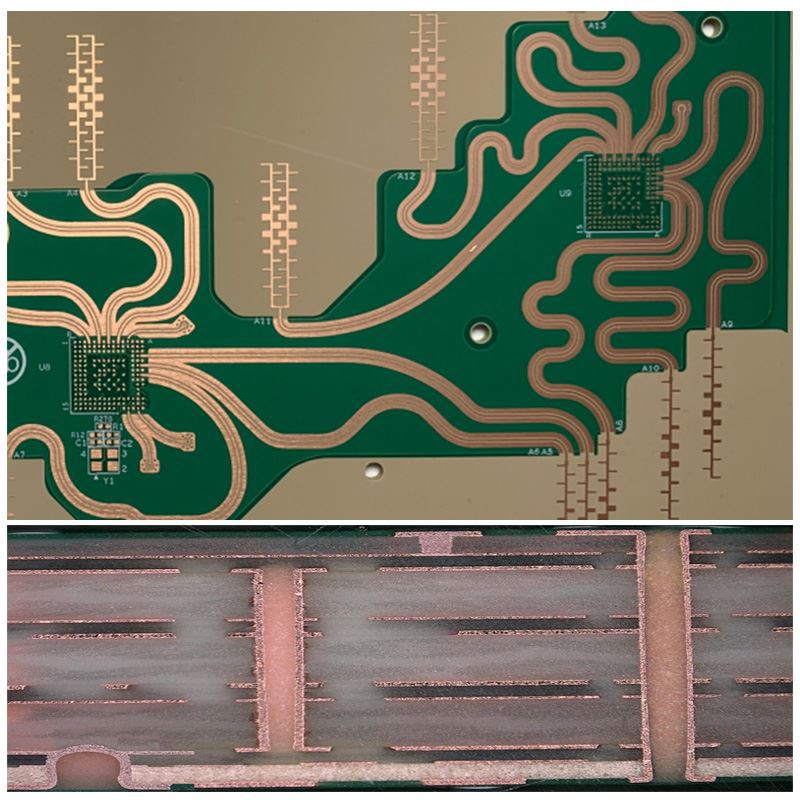

8層79GHz毫米波雷達基板 PCB
面向下一代高分辨率車載雷達應用，采用79GHz高頻專用低損耗材料（如Rogers RO3003、RO4835、Taconic RF系列），結合精密的8層多層結構設計，有效支持多天線集成、相控陣布局及高速射頻信號傳輸。廣泛應用于自動駕駛、毫米波成像雷達、盲區偵測與前向碰撞預警系統，具備卓越的高頻性能、低介電損耗、熱穩定性和層間一致性，是智能網聯汽車?yán)走_(dá)系統的理想選擇。
描述
產品特點：
- 層數（Layers）：8L
- 材料（Base Material）：mmWave 77 H3+S1000-2M
- 板厚（Thickness）：2.0±0.2MM
- 激光孔（Laser Vias）：φ0.15MM
- 控深盲孔（Controlled depth Blind hole）：φ0.35MM
- 表面處理（Surface Finish）：OSP
應用領域：
智慧交通―79G毫米波雷達
技術能力：
|
項目 |
2025年 |
2026年 |
項目 |
2025年 |
2026年 |
|
最大板厚 |
6.5mm |
6.5mm |
最小內層孔線距 |
0.2mm |
0.18mm |
|
最小板厚 |
0.15mm |
0.10mm |
層間偏移 |
0.05mm |
0.035mm |
|
最小內層厚 |
0.040mm |
0.035mm |
圖形/阻焊精度 |
+/-0.05mm |
+/-0.035mm |
|
最大銅厚 |
17 OZ |
20 OZ |
阻抗控制精度 |
+/-5% |
+/-5% |
|
最小銅厚 |
1/4 OZ |
1/4 OZ |
加工尺寸 |
1240*720 mm |
1240*720 mm |
|
最高層數 |
90L |
100L |
產品尺寸 |
1210*690 mm |
1210*690 mm |
|
最小機械加工孔 |
0.15mm |
0.10mm |
孔間距離 |
0.30 mm |
0.25 mm |
|
鉆徑公差 |
+/-0.02mm |
+/-0.02mm |
板翹曲 |
0.5% |
0.35% |
|
孔位置公差 |
+/-0.05mm |
+/-0.05mm |
HDI激光鉆孔板 |
||
|
板厚/孔徑比 |
25 : 1 |
30：1 |
最小孔徑 |
0.075mm |
0.05mm |
|
線寬/線距（內層） |
0.035/0.035 mm |
0.025/0.025 mm |
最大深度 |
0.12mm |
0.15mm |
|
線寬/線距（外層） |
0.035/0.035 mm |
0.025/0.025 mm |
最小深度 |
0.05mm |
0.03mm |
|
線路寬度公差 |
+/-0.01mm |
+/-0.01mm |
層結構 |
5+N+5 |
任意層互聯 |
|
最小焊盤（內層） |
Drill+0.15mm |
Drill+0.12mm |
鉆孔焊盤徑 |
孔徑+0.175mm |
孔徑+0.15mm |
|
最小焊盤（外層） |
Drill+0.15mm |
Drill+0.12mm |
鉆孔底層焊盤徑 |
孔徑+0.175mm |
孔徑+0.15mm |
